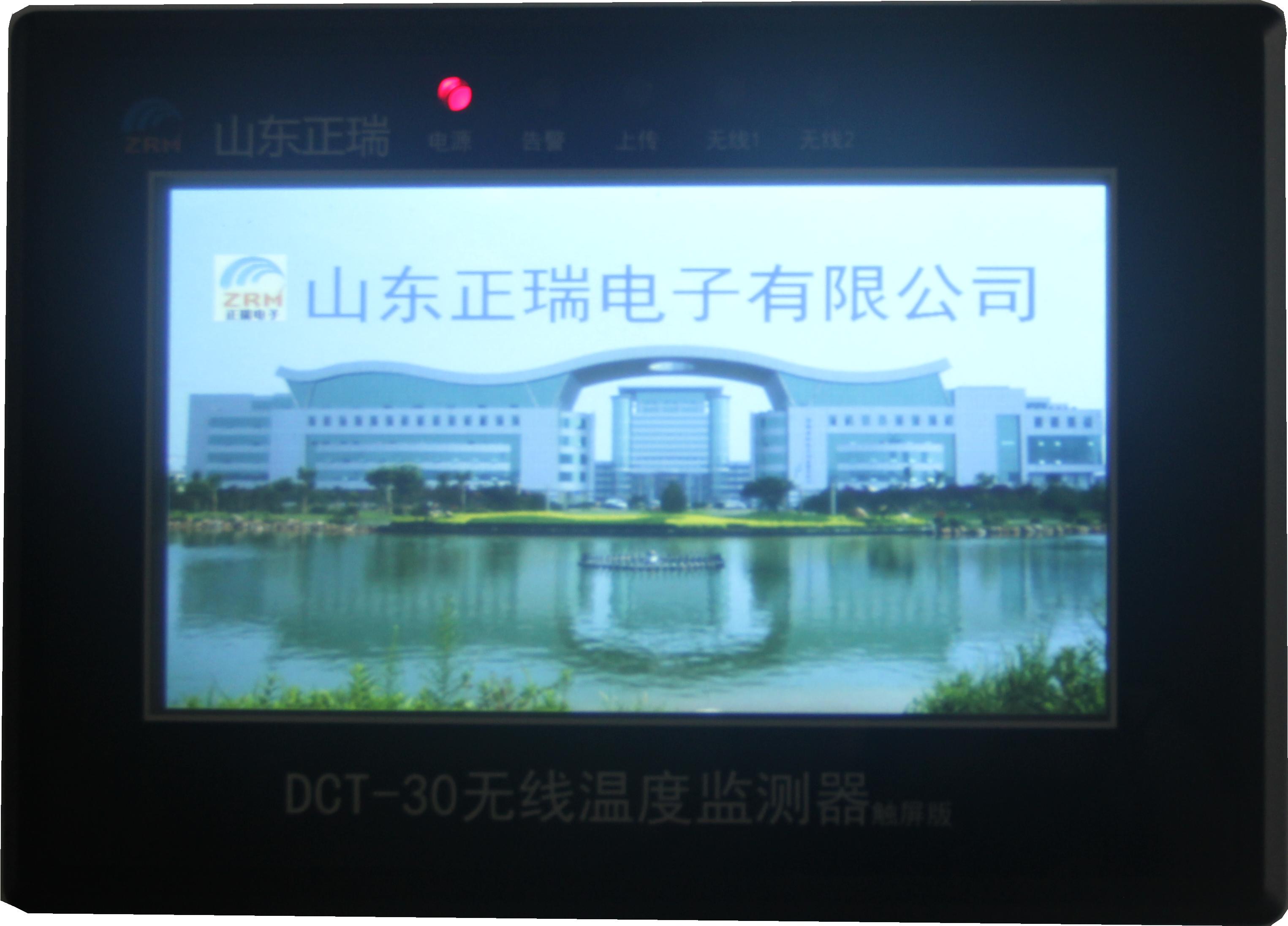

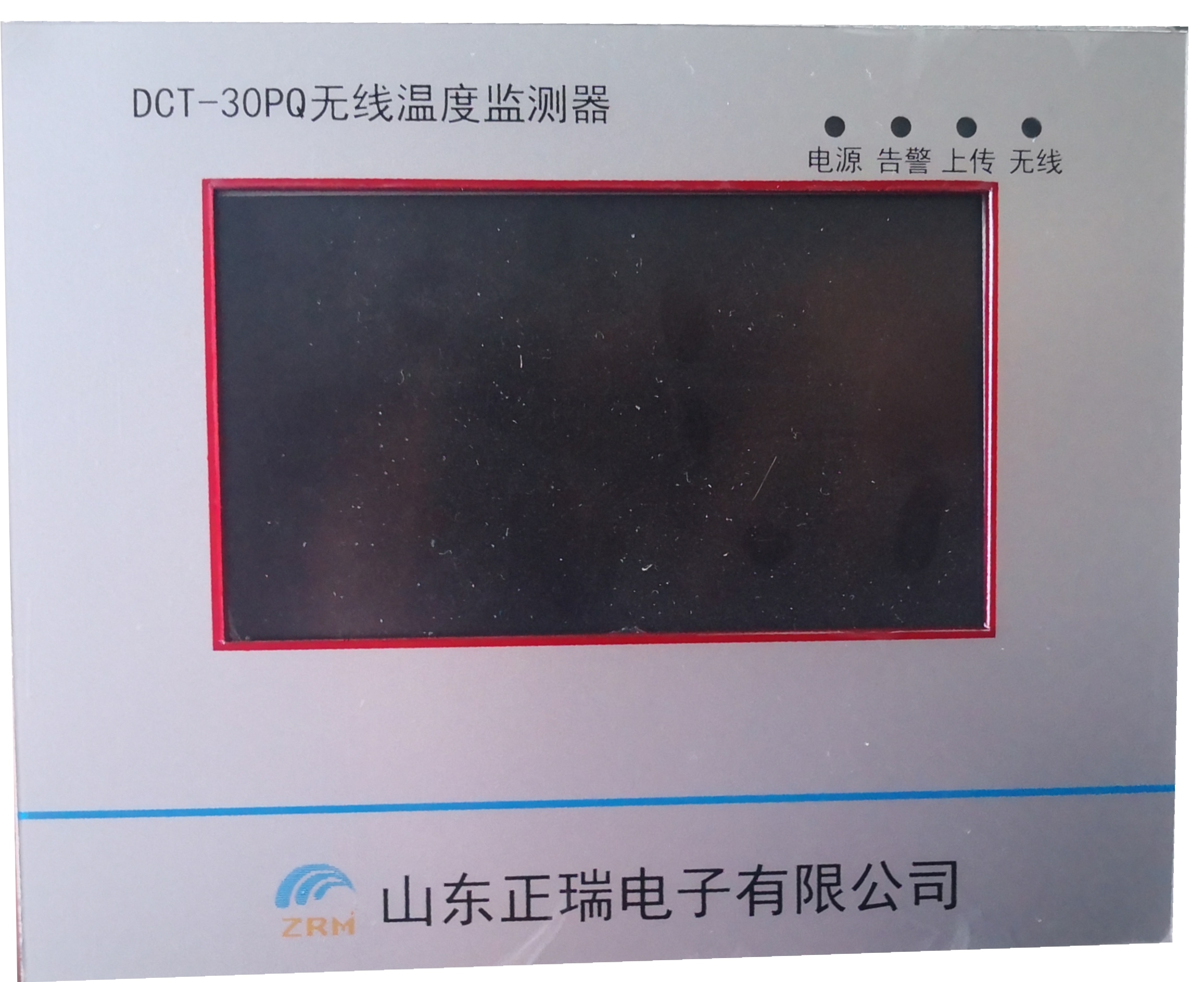

無線溫度采集終端觸摸屏DCT-30

編輯：正瑞電子發布時間：2022-06-13 閱讀：2445

山東正瑞電子公司研發的觸摸式無線測溫采集終端有三種規格參數：4.3英寸觸摸式無線采集終端、7英寸觸摸式無線測溫采集終端、15.6英寸無線觸摸采集終端，客戶可根據要求選擇。

具體參數如下：

（1）4.3寸觸摸式無線溫度監測器
參數
無線溫度傳感器容量	250個
顯示屏	4.3寸彩色
溫度顯示分辨率	0.1℃
報警輸出	1個（無源接點）250Vac,0.6A或24Vdc,5A。
通訊接口	RS485，RJ45網口，可定制lora無線遠傳功能
通訊規約	ModbusRTU，modbusTCP
報警歷史數據存儲	250條
工作電源	AC220V或DC220V
工作溫度	-20℃~70℃
外形尺寸	15013058（mm）
安裝方式	掛裝式和嵌入式
安裝場所	現場采集

（2）7英寸觸摸式無線溫度監測器
參數
無線頻率	433MHz
管理無線傳感器數量	≤250只
通訊方式	RS485、以太網、光纖，RS485通訊距離≤1200m（不加中繼）
主機組網數量	≤128臺
通訊規約	Modbus規約
波特率	1200、2400、4800、9600 bps 可選
溫度報警值	上限值：+90℃，下限值：－20℃
溫度告警值	上限值：+60℃，下限值：－10℃
上網功能	4G功能（選配） WIFI（選配）以太網口（標配）
數據接口	2個USB接口、1個安卓數據線接口
繼電器輸出	2兩路繼電器輸出（為外接輸出功能盒、裝置本身端口不帶輸出功能）選配
繼電器干接點參數	AC220V/5A（無源常開）
工作電壓	DC9-30V
整機功耗	≤5VA
工作溫度	-10℃~+70℃
工作濕度	≤90%RH,不結露，無腐蝕
海拔	≤2500米
絕緣電阻	≥100MΩ(溫度在10~30℃,相對濕度小于80%)
安裝方式	壁掛式安裝、嵌入式
安裝場所	現場采集

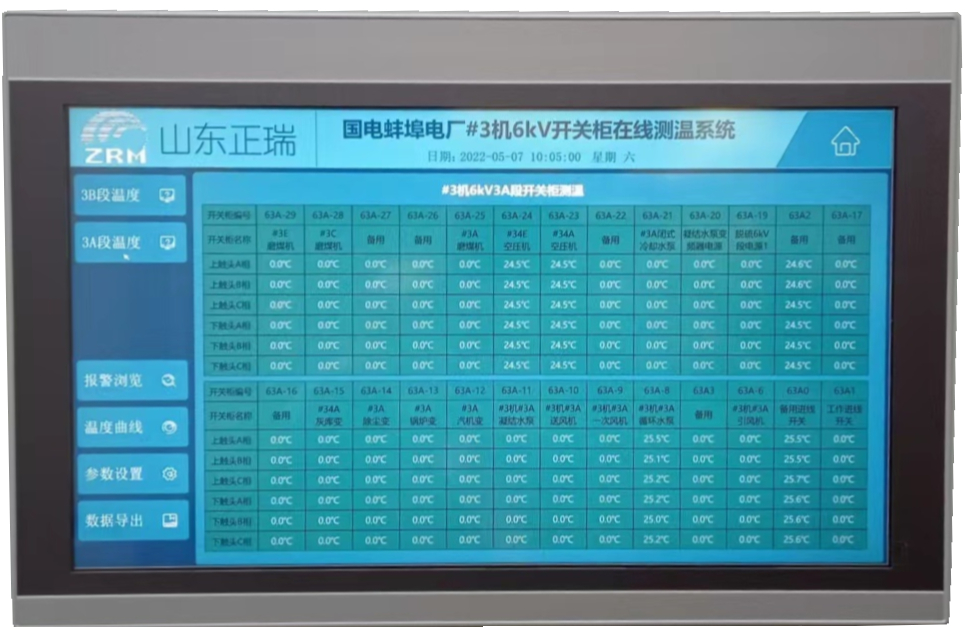

（3）15.6英寸觸摸式無線測溫主機
主機配置：
液晶屏：		15.6 TFT液晶屏，分辨率1920×1080，LED背光
CPU 主板：		以Cortex4核CPU為核心，主頻1GHz
觸摸屏：		四線電阻式
內 存		256M
存儲設備：		4Gb FLASH
接口：		1×RS-232、2×RS-485、1×USB（主）1×LAN
安裝場所		現場或集中監控室
主機規格特性
結 構		鑄鋁結構
安裝方式		嵌入式安裝支架安裝
電源		DC24V/15W
總體尺寸		395mm×258mm×30mm
機柜開孔		384mm×247mm
凈重		2.2kg
外殼顏色		銀白
工作電壓		DC9-30V
工作溫度		-10℃~+70℃
工作濕度		≤90%RH,不結露，無腐蝕
主要功能：
管理無線傳感器數量	≥3000只
數據采集	通過標準modbustcp或modbusrtu協議采集無線溫度監測器數據和數據質量放入數據庫。
數據顯示	按現場一次圖或表格組態顯示傳感器數據。不同顏色區分?jǐn)?shù)據質量和報警。
報警提示	報警測點底色變紅提醒，自動切換到實時報警信息界面，發出蜂鳴提示，可手動確認報警。
報警信息存儲與查詢	可存儲和查詢歷史報警信息。
通信狀態指示	向下指示與無線溫度監測器通信狀態，向上指示上傳云服務器通信狀態。
物聯網上傳	通過mqtt協議上傳數據到云服務器。
數據存儲	可保存1到3年歷史數據。
歷史曲線查詢	可查詢歷史數據生成數據曲線
數據導出	歷史數據選定時間區間導出到U盤。
參數配置	配置網絡參數，數據背光，觸摸校正等。
