開關柜無源無線測溫的技術方式
來源：正瑞電子
瀏覽：1580
發布日期：2023-04-06
開關柜無源無線測溫裝置目前市場上常用的有三種技術方式：表面聲波無線測溫、溫差供電式無線測溫、感應取電式無線測溫
一、聲表面波測溫
聲表面波溫度傳感器由叉指換能器、反射柵及壓電基板組成。聲表面波傳感器經天線接收到外部激勵信號后，通過叉指能轉換器將激勵轉化為聲表面波，該聲表面波沿壓電晶體表面先后傳播。
此種技術方式的測溫特點反射能量較弱，需要天線在同一空間（高壓倉內）接收。多種小車無法安裝。母線安裝需要在母線停電時安裝安裝布線需要在柜內多次穿梭，布線繁瑣。超聲通道數量有限，目前≤12個通道，由于天線發射能量大，造成規模應用時，柜間無線互相干擾。單臺或少數間隔數量大的開關柜可使用二、溫差供電式無線測溫原理：
二、溫差發電
是利用塞貝克效應把熱能轉化為電能，給無線傳感器供電并通過無線發送將溫度數據到接收端。熱電效應：賽貝克效應：金屬溫差至電，即現在的熱電偶帕爾貼效應 金屬導電體產生溫差，應用：半導體制冷，用于空間探測，CPU散熱能量較弱，造成發送間隔不穩定，發送數據周期較長，實時性差受發電板體積限制，部分小車無法安裝。

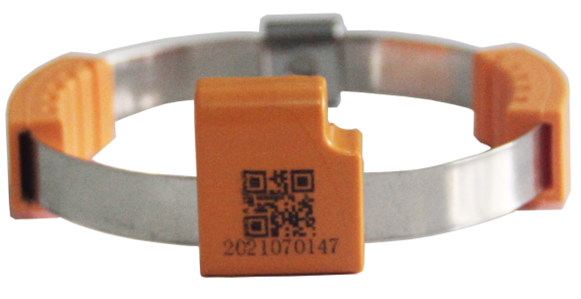

山東正瑞DTS-6無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
無源無線測溫特點：
（1）能量來源：傳感器利用一次回路電流取電，能量供給遠遠不斷，溫度采樣速率隨意設定。
（2）超低功耗設計：主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。
（3）溫度傳感器一次回路取能范圍大大加寬:只用2a就可啟動，高至10000A，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷高可至6000A），基本無盲區。
（4）外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。
（5）測溫元件：采用耐高溫、高精度熱敏電阻，測溫范圍寬至-40℃～+200℃，精度 ±1% 。
